Moderne off-grid og nødstrømsystemer krever maskinvare som kombinerer stabil AC-konvertering, integrert batterilading og omfattende elektriske sikkerhetstiltak. Denne artikkelen utforsker kjernefunksjonalitet, praktiske utrullingsscenarier, innebygde beskyttelsesmekanismer og kommunikasjonsevner til alt-i-ett inverter-ladermaskinvare, og hjelper systembyggere og sluttbrukere med å forstå nøkkelkriterier når de velger kombinerte DC-AC-strømkonverteringsenheter for fjerntliggende steder, mobile installasjoner og hjemmesikkerhetsapplikasjoner.
- 1. Forstå det grunnleggende om kombinerte inverter-laderenheter
- 2. Utgangsbølgeformkvalitet og belastningskompatibilitet i den virkelige verden
- 3. Integrert ladesystem og tre-trinns batteristyring
- 4. ATS-overføringsytelse og systemkontinuitet under kraftskift
- 5. Innebygde beskyttelseslag for langsiktig driftssikkerhet
- 6. Maskinvarekommunikasjonsporter og fjernovervåkingsmuligheter
- 7. Egnede driftsmiljøer og mekaniske installasjonsmerknader
- 8. Vanlige tekniske spørsmål
- 9. Siste tanker for systemintegratorer

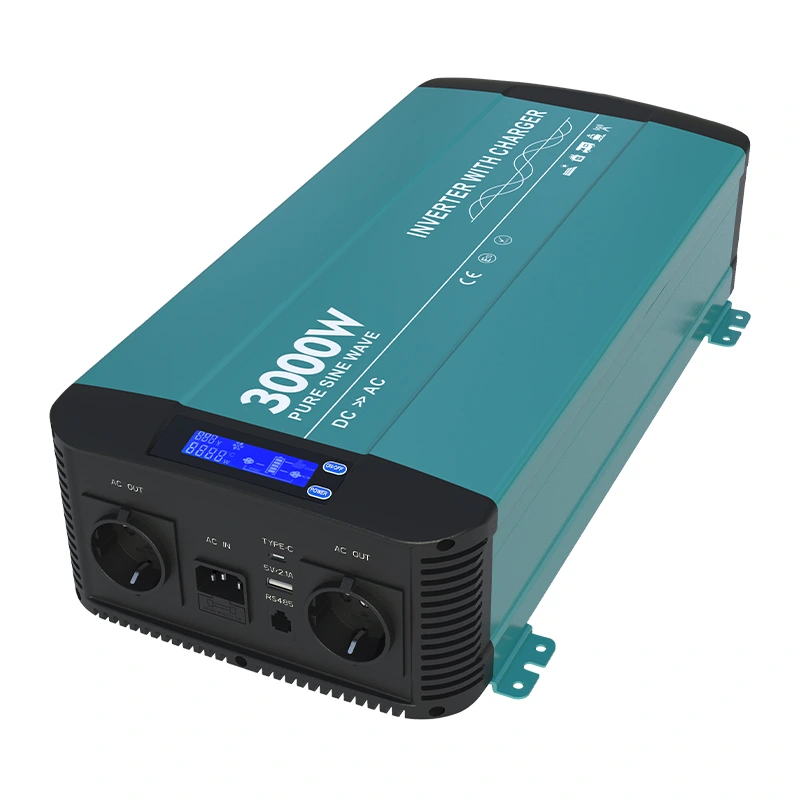

Mange eksterne kraftinstallasjoner møter utfordringer når de skal koordinere separate vekselrettere og eksterne batteriladere, da uoverensstemmende timing eller inkompatible spenningsterskler kan forringe batterihelsen og redusere den generelle systemstabiliteten.3000w Pure Sine Wave Inverter Med Lader HK3000PCkombinerer DC-AC-inversjon og AC-DC-batterilading inne i et enkelt kompakt chassis, og fjerner kompleksiteten ved å koordinere flere diskrete strømkomponenter for off-grid, mobile eller standby-strømprosjekter. Alt-i-ett-enheter strømlinjeformer ledningsoppsett og reduserer feilpunkter i energikjeden, noe som gir håndgripelige fordeler for brukere som arbeider med bobiloppsett, eksterne arbeidsplasser og backupkonfigurasjoner i boliger der kontinuerlig strømtilgjengelighet har stor praktisk betydning. Når du monterer frittstående strømsystemer, skaper hver ekstra kabel og separat enhet potensielle svake punkter, så konsoliderte maskinvarearkitekturer fortjener nøye vurdering under planleggingsfasene.
1. Forstå det grunnleggende om kombinerte inverter-laderenheter
En kombinert inverter-lader tjener to hovedroller i et lagringsbasert kraftøkosystem. For det første tar den likestrøm lagret i bly-syre- eller litiumbatteribanker og konverterer den til vekselstrøm som samsvarer med standard spesifikasjoner for elektrisk husholdningsutstyr. For det andre, når ekstern AC-kilde blir tilgjengelig, trekker den innebygde laderkretsen strøm fra nettet eller generatoren for å fylle på tilkoblede batteripakker automatisk. Denne designen med to funksjoner eliminerer kravet til brukere om manuelt å bytte mellom frittstående ladermaskinvare og invertermoduler.
- Sømløs veksling mellom batteridrevet inversjon og nettdrevet ladearbeidsflyt
- Samlet LCD-panel for å visualisere kritiske kjøretidsmålinger, inkludert spennings- og wattavlesninger
- Integrert vekselstrømsbryter innebygd i hovedvekselstrøminngangsveien for ekstra kretssikkerhet
- Dedikerte USB-A- og Type-C-porter som tilbyr praktisk lavspent direkte lading av enheter
Fysisk dimensjon og vekt spiller viktige roller for installatører. Enheten opptar 489×252×118 millimeter og veier 8,8 kilo, noe som gjør det mulig å installere veggmontert for både stasjonære og mobile kabinetter. Monteringsbraketter integrert på metallhuset forenkler sikker festing på solide overflater, enten brukere konfigurerer maskinvare i bruksskap, kjøretøyrom eller utendørs skjermede skap. Riktig klaring rundt ventilasjonsrister må alltid opprettholdes; blokkert luftstrøm vil utløse termisk beskyttelse og begrense tilgjengelig utgangskapasitet under tunge driftsbelastninger.
2. Utgangsbølgeformkvalitet og belastningskompatibilitet i den virkelige verden
Ren sinusbølgeutgang utgjør en av de viktigste differensiatorene sammenlignet med modifiserte sinusalternativer. Total harmonisk forvrengning holdt under fem prosent replikerer bølgeformkarakteristikker levert av strømnettet. Dette har stor betydning når du kjører sensitiv forbrukerelektronikk, induktive motorer, kjølekompressorer og utstyr av laboratoriekvalitet. Enheter som inneholder motorviklinger eller komplekse interne kontrollkort blir ofte varmere, produserer ekstra støy eller har forkortet levetid når de mates med forvrengte modifisert-sinuseffektsignaler.
Nominell kontinuerlig effekt når 3000 watt med overspenningskapasitet som når 6000 watt opprettholdes i to sekunders intervaller. Overspenningsgrad håndterer den høye innkoblingsstrømmen som oppstår når induktive apparater begynner å snurre motorene sine. Uten tilstrekkelig overspenningshøyde kan invertere utløse overbelastningsbeskyttelsen hver gang kompressorer, vannpumper eller vaskemaskinmotorer forsøker å starte opp. Fabrikkkonfigurerbare utgangsspenningsalternativer dekker 100–120VAC og 200–240VAC familier sammen med valgbare 50Hz eller 60Hz frekvensinnstillinger for å matche regionale elektriske normer. Minimum fulllast konverteringseffektivitet registreres på 89 prosent, mens topp driftseffektivitet klatrer så høyt som 92 prosent. Høyere effektivitet betyr mindre energisløsing som varme, og bevarer lagret batterikapasitet for faktiske sluttbrukerbelastninger i stedet for termiske tap inne i kraftelektronikken.
3000w Pure Sine Wave Inverter Med Lader HK3000PCstøtter fullstendig galvanisk isolasjon mellom inngangs DC side og AC utgangskretser. Full inngangs- og utgangsisolasjon legger til et viktig sikkerhetslag, og begrenser forplantning av feil i tilfelle jordfeil eller ledningsfeil i tilkoblede batterikretser. Denne isolasjonsfunksjonen får stor ros blant profesjonelle installatører som bygger systemer for steder med høye elektriske sikkerhetsrisikoer, for eksempel marine miljøer og mobile kjøretøyapplikasjoner der kondens og vibrasjoner øker sjansene for utilsiktede kortslutningshendelser.
| Ytelsesparameter | Spesifikasjonsverdi |
|---|---|
| Kontinuerlig vekselstrøm | 3000W ±5 % |
| Overspenningstoppeffektvarighet | 6000W i 2 sekunder |
| Total harmonisk forvrengning | Under 5 % |
| Minimumseffektivitet for full belastning | 89 % |
| Maksimal total effektivitet | Opptil 92 % |
3. Integrert ladesystem og tre-trinns batteristyring
Den interne AC-DC-laderen følger klassisk tre-trinns ladelogikk: bulk konstant-strømfase, absorpsjonskonstant-spenningsfase og flytevedlikeholdsfase. Denne veletablerte ladeprofilen optimerer ladesykluser for blysyrebatterikjemi. Under bulkfasen leverer laderen maksimalt tillatt strøm for raskt å løfte batterispenningen oppover. Så snart målabsorpsjonsspenningsterskelen er nådd, går enheten over i absorpsjonsstadiet, og holder jevn spenning mens ladestrømmen naturlig avtar nedover. Når strømmen faller til omtrent ti prosent av den nominelle ladestyrken, går maskinvaren inn i flytende fase, og påfører lavere vedlikeholdsspenning for å motvirke selvutlading uten å overlade celleplatene.
Effektfaktorkorreksjon oppnår verdier større enn 0,95 under maksimal ladebelastning. Sterk effektfaktorytelse reduserer det reaktive strømforbruket som kommer fra AC-kilden, og setter mildere krav til bærbare generatorer eller nettuttak med begrenset kapasitet. AC-inngang aksepterer bred nettspenning; for 230VAC-varianten spenner det operasjonelle AC-inngangsvinduet fra 180VAC opp til 260VAC. Bred inngangstoleranse betyr at laderen kan fortsette å fungere selv når generatorutgangen går utenfor ideelle nominelle verdier, noe som ofte skjer på bærbar generatormaskinvare som opererer under varierende belastningsforhold.
Maksimal ladestrøm varierer i henhold til DC-inngangsspenningsvarianten. 12-volts likestrømsmodeller støtter opptil 40 ampere ladeutgang, mens tjuefire-volts likestrømsversjoner gir opptil tjue ampere ladeeffekt. Systemdesignere bør matche laderens maksimale strøm mot anbefalt ladehastighet publisert av batteriprodusenter. For høye ladestrømmer akselererer batteridegradering; omvendt forlenger underdimensjonert ladestrøm ladetiden unødvendig. Nøye sammenkobling av batteribankkapasitet med ladekapasitet sikrer optimal langsiktig batteriytelse.
4. ATS-overføringsytelse og systemkontinuitet under kraftskift
Innebygd automatisk overføringsbryter (ATS) håndterer veksling mellom batteridrevet vekselstrøm og innkommende ekstern strømforsyning. Overføringstidsregistre under 16 millisekunder. De fleste vanlige elektriske husholdningsapparater tåler korte avbrudd av denne størrelsesorden uten å slå seg helt av. Denne egenskapen gir kontinuitet tilnærmet UPS-grad for mange tilkoblede laster. Brukere bør huske på at viss svært sensitiv industriell datamaskinvare fortsatt kan kreve ytterligere sann-online-UPS-enheter oppstrøms hvis null millisekunders overføring blir et absolutt driftskrav.
Intern relémaskinvare håndterer de fysiske kretsbytteoppgavene. Relévurderinger varierer på tvers av produktvarianter: 110VAC-konfigurasjoner implementerer 30-amp-reléer, og 230VAC-modeller distribuerer 16-amp-reléer. AC-kretsbryter integrert på nettinngangssiden gir overstrømsfrakoblingsbeskyttelse for innkommende AC-mating, og supplerer relésikkerheten. Når nettstrømmen kommer tilbake etter en utfallshendelse, ruter ATS-logikk automatisk laster over til ekstern AC-kilde og aktiverer samtidig intern laderkrets for å fylle opp batterienergireservene. Denne hand-off-atferden gjør maskinvare godt egnet for uovervåket fjerninstallasjoner der menneskelige operatører ikke kan reagere raskt på nettgjenopprettingshendelser.
5. Innebygde beskyttelseslag for langsiktig driftssikkerhet
Robust flerlags beskyttelsespakke beskytter både selve inverterladerens maskinvare og tilkoblet batteri og lasteutstyr. På DC-inngangssiden dekker beskyttelse mot omvendt polaritet via intern sikring, lavspenningsavbrudd og overspenningsavstengningsforhold. Beskyttelse mot omvendt polaritet gir et kritisk forsvar mot installatørledningsfeil ved tilkobling av kraftige batterikabler. Uten slik beskyttelse kan reverserte batteriterminaler permanent ødelegge strømkonverteringselektronikken på et øyeblikk.
På AC-utgangssiden reagerer enheten på kortslutningshendelser, vedvarende overbelastningssituasjoner og interne overtemperaturhendelser. Når den innvendige temperaturen klatrer utover sikker driftstak, utløser termisk beskyttelse avstengningsprosedyre for å forhindre permanent skade på komponenter. Temperatur- og lastregulerte kjølevifter justerer rotasjonshastigheten dynamisk. Vifter spinner bare raskere under stor arbeidsbelastning eller høy intern temperatur; under lett belastning forblir viftestøyen minimal, en viktig fordel for innendørs bolig- eller hytteinstallasjoner der akustisk komfort er viktig for beboerne.
Hver beskyttelsestilstand utløser synlige tilbakemeldingssignaler gjennom frontpanelets LCD-skjerm, noe som tillater feilsøking uten å åpne utstyrsdekselet. Å kunne lese feilkoder direkte fra lokal skjerm øker hastigheten på diagnosearbeidet for teknikere på stedet som betjener eksterne strømnettsteder.3000w Pure Sine Wave Inverter Med Lader HK3000PCkonsoliderer mange forskjellige beskyttelsesresponser inne i en enkelt enhet, og fjerner kravet om å stable mange separate eksterne beskyttelsesmoduler rundt kraftsystemarkitekturen.
6. Maskinvarekommunikasjonsporter og fjernovervåkingsmuligheter
En RS-485-kommunikasjonsport med fysisk RJ-11-kontakt muliggjør fjernovervåking. Brukere kan eventuelt feste et eksternt fjernkontrollpanel på LCD-skjermen som er plassert vekk fra vekselretterens laderchassis. Dette viser seg å være praktisk for installasjoner der hovedkraftutstyret sitter inne i kjellerens oppbevaringsrom eller verktøyskap, mens operatører ønsker å observere statusavlesninger fra oppholdsrom. Ethernet-tilkobling eksisterer som en valgfri oppgradering for mer avanserte tilsynsoppsett.
Gjennom RS-485-bussen kan vertsovervåkingssystemer trekke sanntidsdatasett inkludert batterispenning, utgangseffekt, driftsmodusflagg og aktive feilindikatorer. For systemintegratorer som bygger større distribusjon av mikronett, åpner dette veier for å integrere maskinvare i overvåkingsplattformer på høyere nivå. Husk at RS-485 kablingspraksis bør respektere bransjeretningslinjene for differensialsignalering over lang avstand; Riktig kabelvalg og jording bidrar til å unngå datakorrupsjon forårsaket av elektrisk støy fra nærliggende strømledere med høy strøm.
7. Egnede driftsmiljøer og mekaniske installasjonsmerknader
Omgivelsestemperaturområdet for full last strekker seg fra null grader Celsius til pluss førti grader Celsius. Når omgivelsestemperaturen stiger til seksti grader Celsius, reduserer maskinvaren automatisk tilgjengelig utgangskapasitet ned til sytti prosent av nominell effekt. Oppbevaringstemperaturvinduet spenner fra null opp til sytti grader Celsius i perioder som ikke er i drift. Fuktighetstoleransen når maksimalt nittitre prosent relativ fuktighet under ikke-kondenserende miljøforhold. Kondensering representerer en stor risikofaktor; steder som opplever duggdannelse, må sørge for tilstrekkelig ventilasjon for å holde interne kretskort tørre.
Monteringsretningen må følge produsentens mekaniske tegninger. Oppretthold tilstrekkelig klaring i nærheten av vifteventilasjonsåpningene slik at varm avtrekksluft kan slippe ut fritt. Unngå forsegling av enheten inne i et helt lukket lite skap uten dedikert avtrekksventilasjon, siden innestengt varme aktiverer termisk reduksjon og hyppige beskyttelseshendelser. Når du velger batterikabelmåler, må du alltid ta hensyn til høye strømstyrker på DC-siden forbundet med strømnivåer på tre tusen watt; underdimensjonerte kabler introduserer for stort motstandsspenningsfall og skaper farlige overopphetingspunkter langs ledningsstrekninger.
8. Vanlige tekniske spørsmål
Ja. AC-inngangskretsen vil akseptere utgang fra bærbare generatorer med riktig størrelse. Hold generatorens utgangsspenning innenfor det publiserte driftsvinduet for AC-inngang. Vær oppmerksom på generatorens overspenningsevne; Generatorens kontinuerlige wattverdi bør komfortabelt overskride maksimal lading pluss ekstra AC-lasttrekk samtidig påført generatorterminalene. Generatorutgang av dårlig kvalitet med ekstreme spenningssvingninger kan utløse interne beskyttelsesresponser.
Den opprinnelige tre-trinns bulk-absorpsjon-float-ladekurven er opprinnelig konstruert for oversvømmede, AGM og gel-type bly-syre batteribanker. Ved utplassering av litiumionbatterier må brukere verifisere kompatibilitet med batteristyringssystem mot settpunkter for laderspenning. Noen litiumpakker krever modifiserte ladeprofiler; i slike scenarier kan ekstern dedikert batteriladermaskinvare bli nødvendig.
Selv om det finnes en intern sikring med omvendt polaritet inne i enheten, anbefaler bransjebestemte praksis på det sterkeste å installere en sikring med høy strømstyrke direkte på den positive batterilederen innenfor kort fysisk avstand fra batteripolene. Denne eksterne sikringen beskytter selve batterikablingen i katastrofale kortslutningshendelser utenfor omformerens laderkabinett.
Galvanisk isolasjon skaper elektrisk separasjon mellom batteriets DC-krets og AC-utgangskretser. Dette hemmer feilstrømstrøm på tvers av domener under jordfeilhendelser, forbedrer sikkerheten innenfor mobile og marine installasjoner og reduserer noen kategorier av elektrisk støykobling mellom batteribank og tilkoblede AC-sideenheter.
9. Siste tanker for systemintegratorer
Alt-i-ett-inverter-ladermaskinvare strømliner mange off-grid og backup-power system bygger ved å konsolidere inversjon, batterilading, automatisk overføringsbytte og flere beskyttelsesfunksjoner i ett enkelt chassis. Når du evaluerer maskinvare for kraftkonvertering, se forbi bare kontinuerlige watthastighetstall; ta tid til å vurdere overspenningshåndteringskapasitet, bølgeformrenhet, innebygde beskyttelsesfunksjoner, timing for overføringsbryter og tilgjengelige overvåkingsgrensesnitt. Hver av disse spesifikasjonene former den virkelige systemets pålitelighet fra dag til dag.
Hvert kraftsystemprosjekt starter med grundig lastrevisjon. Dokumenter strømforbruket for hvert apparat som forventes å gå, noter induktive belastninger med store oppstartsstrømmer, og definer akseptable batteriutladningsdybdegrenser før du velger batteribank og inverter-laderkombinasjon. Gjennomtenkt forhåndsplanlegging forhindrer driftsfrustrasjoner etter at maskinvareinstallasjonen er fullført.3000w Pure Sine Wave Inverter Med Lader HK3000PCpasser godt for prosjekter som krever tretusen-watt kontinuerlig effekt samtidig som man ønsker integrert ladekapasitet uten å sette sammen en lappeteppesamling av separate strømsystemkomponenter.
For profesjonell produksjonsbakgrunn bak denne maskinvaren kan du utforske ressurser publisert avNingbo Kosun New Energy Co.,Ltd.Teknisk dokumentasjon, dimensjonstegninger og fullstendige spesifikasjonsark gir ytterligere dybde for tekniske evaluatorer som forbereder systemdesign.
